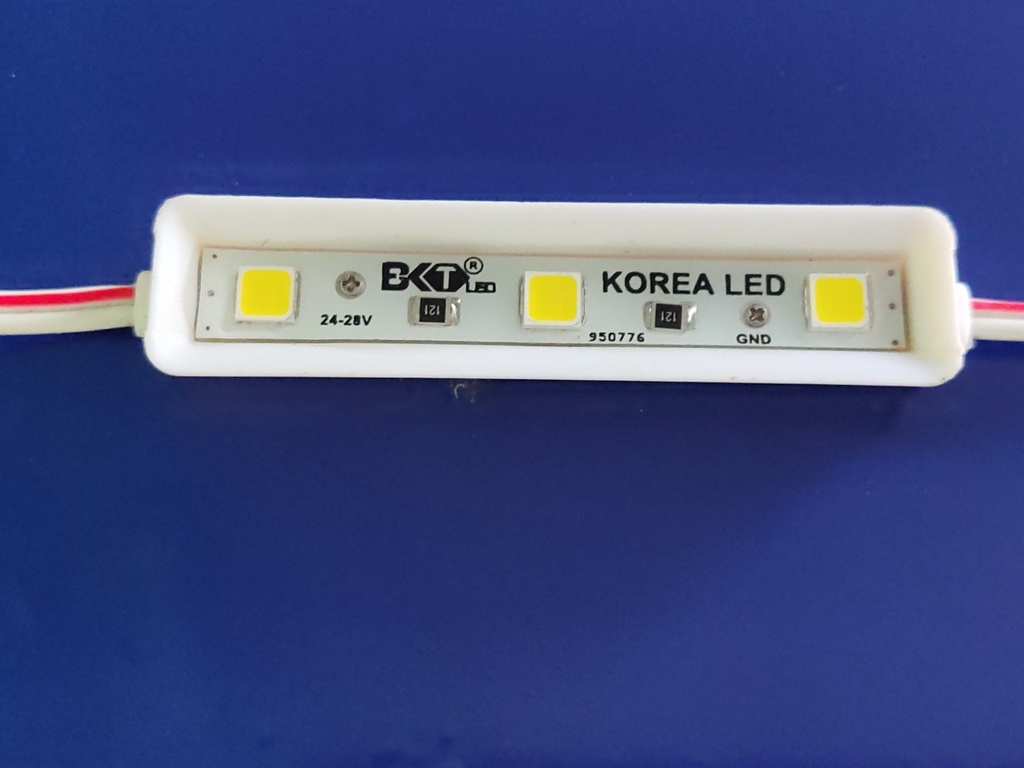

LED CỤM 3 BÓNG BKT-1566A - 54T
1. ĐẶC TRƯNG CƠ BẢN
- Có thể sử dụng led Samsung 5630 hoặc Epistar 5054 siêu sáng chất lượng cao
- Công suất tiêu thụ : 1.2W / module
- Cung cấp bởi: Công Ty CP Xuất Nhập Khẩu Đèn Led Quốc Tế
- Chuỗi module trong một dây: 50pcs/dây
- Module 3 led epoxy, độ sáng cao, thích hợp với chiếu hắt chữ mika dầy
- Mỗi module đều có thể cắt dời
- Dây dẫn điện: AWG20
- Góc chiếu sáng: 120º
2. DÂY DẪN ĐIỆN ĐỒNG MẠ KẼM CHẤT LƯỢNG CAO
Dây dẫn điện là phần cực kỳ quan trong, nó quyết định trực tiếp tới tuổi thọ của led, nếu led tốt mà dây dẫn không tốt thì tuổi thọ của led cũng không được cao; Nếu led tốt mà dây dẫn điện tốt thì tuổi thọ của led sẽ gần như tối đa, do đó chúng tôi phải lựa chọn dây dẫn điện mạ kẽm chất lượng cao AWG20 để led hoạt động tốt nhất.
- Dòng điện tối đa Max: 12A. Tiết diện dây dẫn: 0.5mm
- Số dây dẫn nhỏ 0.08mm có bên trong dây dẫn là 100 sợi
- Nhiệt độ hoạt động: -60 ° C đến + 200 ° C.
- Tiết diện bên ngoài dây đơn 1.8mm
- Kích thước ngang dây đôi: 3.6mm
3. ứng dụng - Chip led 5630 siêu sáng
- Chiếu sáng biển quảng cáo
- chiếu sáng chữ hộp nổi mika dầy
- Chiếu sáng hộp đèn Flex
- Chiếu sáng trang trí đường viền tòa nhà
- Chiếu sáng tủ quầy
4. Bảo hành: Bảo hành 3 năm cho module LQT
5. Hướng dẫn đấu nối các dây dẫn với dây tổng
- Mỗi dây bao gồm 50 module
- Tổng dòng điện chạy trên dây là 5.0A
- Dây điện sử dụng AWG20, chịu dòng tối đa 12A
- Do vậy tuyệt đối không được nối tiếp quá 2 dây với nhau, tốt nhất là sau khi kết thúc mỗi dây ta nên dùng dây điện lớn, khả năng chịu dòng thật cao để nối những đầu dây với dây chính để tránh xảy ra quá tải trên dây dẫn sẽ gây ra chập cháy dây điện gây hư hỏng cho module.
6. Hướng dẫn đấu nối dây dẫn với nguồn cấp điện DC-12V
Ta nên đấu nối công suất của led tối đa bằng 85% công suất của nguồn cấp điện.
Ví dụ: Với nguồn led DC-12V-30A:
- Công suất theo lý thuyết là 360W,
- Công suất thực tế là 85% công suất theo lý thuyết là 85/100*360=306W,
- Do vậy tổng công suất của module đấu vào nguồn là chỉ được phép là 306W,
- Tuyệt đối không được đấu công suất của module vượt quá công suất thực tế này (306W)
